我公司研發的混塔拉索的索力安全監測系統在三峽天門佛子山風電場順利調試完畢

  風力發電混塔式支撐結構最近3年逐步被應用。拉索是混塔的重要受力構件，其安全性直接關系到混塔的整體安全。我公司的工程師們攻克了混塔拉索振動頻率在線識別和拉索的索力計算方法，成功研發了一套混塔拉索安全監測系統，用于實時監測混塔拉索的振動頻率和索力。此系統由我們自主研發的索力計（G01891型索力計）、數據采集儀（G01NET-3D型數據采集儀，內置頻率在線識別算法和索力在線計算算法）、監測軟件系統構成。我們所研發的索力計具有頻帶范圍寬、分辨力高、體機小、安裝方便等優點。我們研發的數據采集儀可自動計算出拉索的振動基頻率值、拉索應力值，具備原始數據、分析結果同步傳輸、單獨傳輸?shù)倪h(yuǎn)程命令式切換功能。

此監測系統由我們的合作方金風慧能的工程師們安裝在中國三峽天門佛子山風電場（160米高、5MW風機）。我方技術人員負責系統的現場調試，于2024年9月25號順利調試完畢?，F(xiàn)場安裝照片和實測結果如下幾圖所示。我們的數據采集儀每10秒向金風慧能的安全監測平臺主動發送各監測拉索的振動基頻率值、拉力值。實測結果與設計值基本吻合，得到合作方金風慧能工程師們的一致肯定。

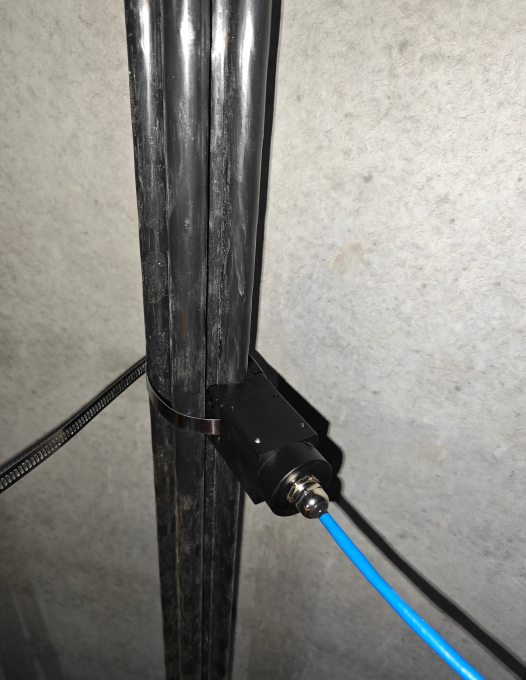

圖1 索力計安裝照片

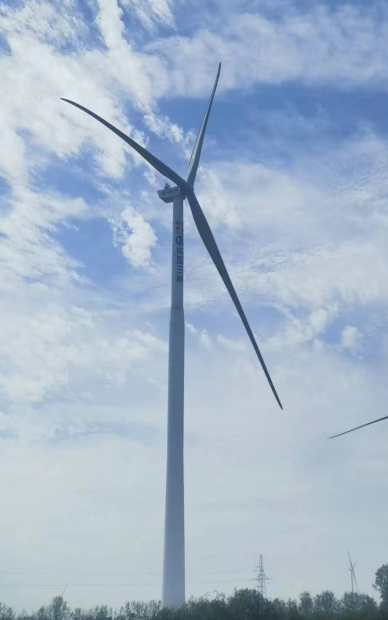

圖2 中國三峽的混塔式風機

 圖3 實測的拉索典型振動時程波形

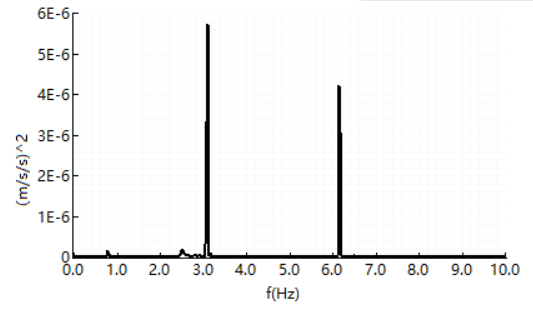

圖4 拉索的典型振動自功率譜圖
