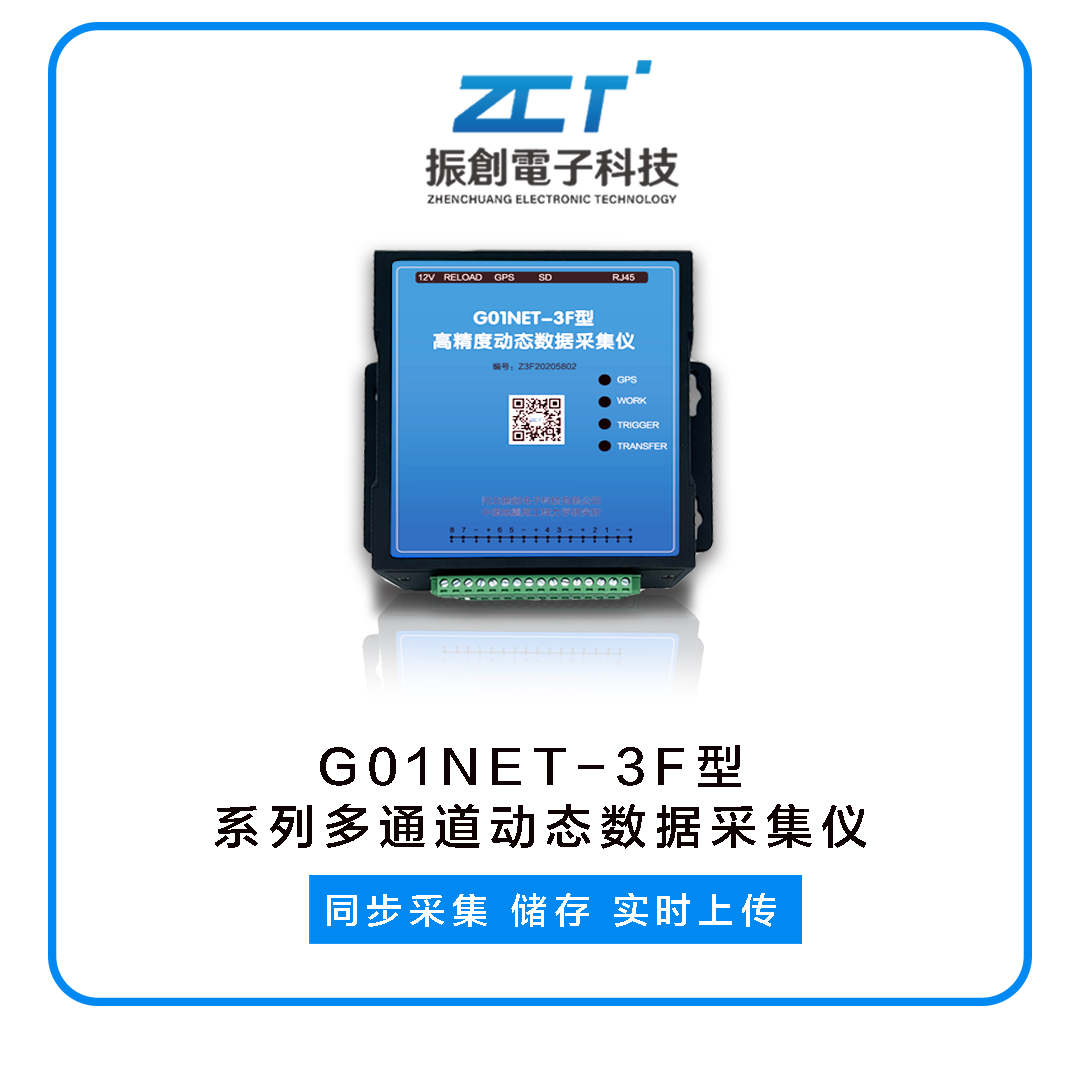

型號

G01NET-3F

模擬信號輸入通道

8通道（默認單端輸入、支持差分輸入）

輸入量程及分辨率

-10~10V/0.005mV

采樣頻率

可設置為1~10547Hz （各通道完全同步）

存儲容量及存儲格式

存儲容量：標配16G SD卡，數據存儲格式：二進制

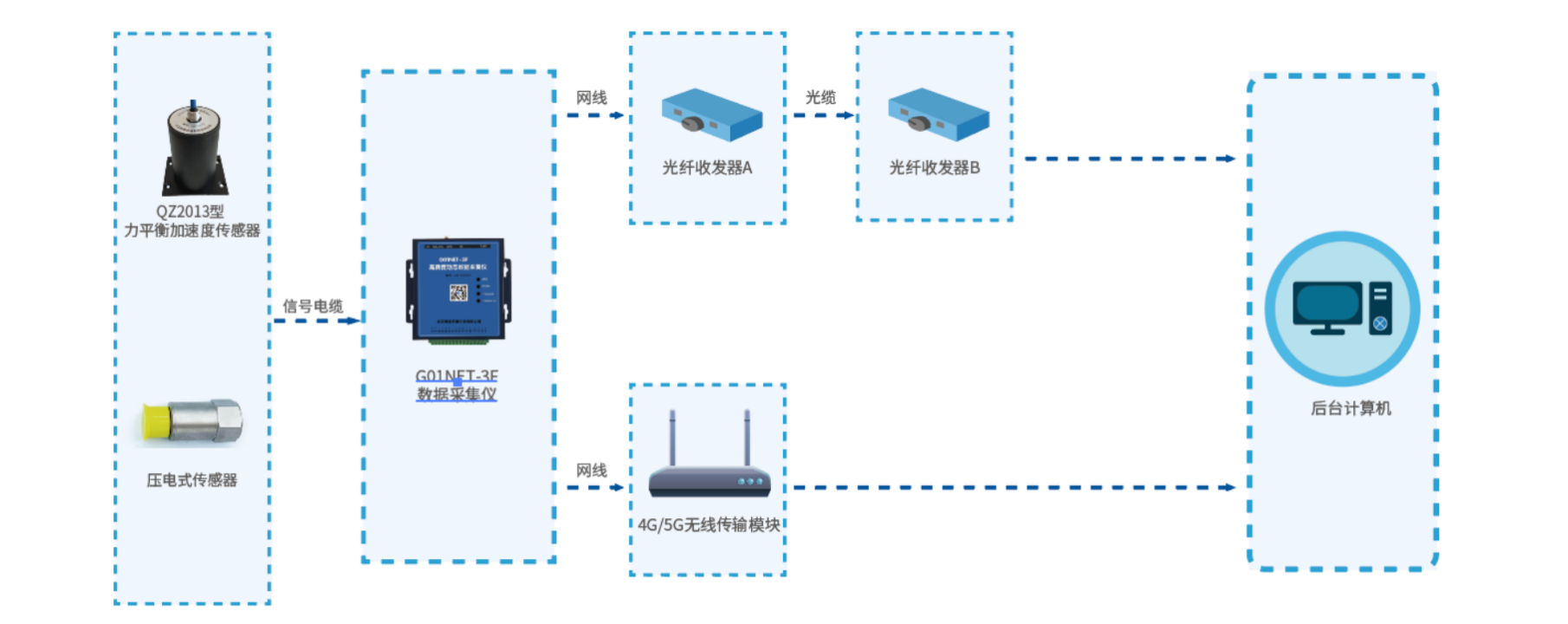

數據遠程傳輸

支持UDP、TCP\IP Client、TCP\IP Server三種通信方式；默認為TCP\IP Client；上電后默認為連續傳輸。

傳輸數據類型

原始數據實時傳輸

校時

GPS、北斗、上位機網絡

動態范圍

≥120dB

供電

DC12V

功耗

4瓦

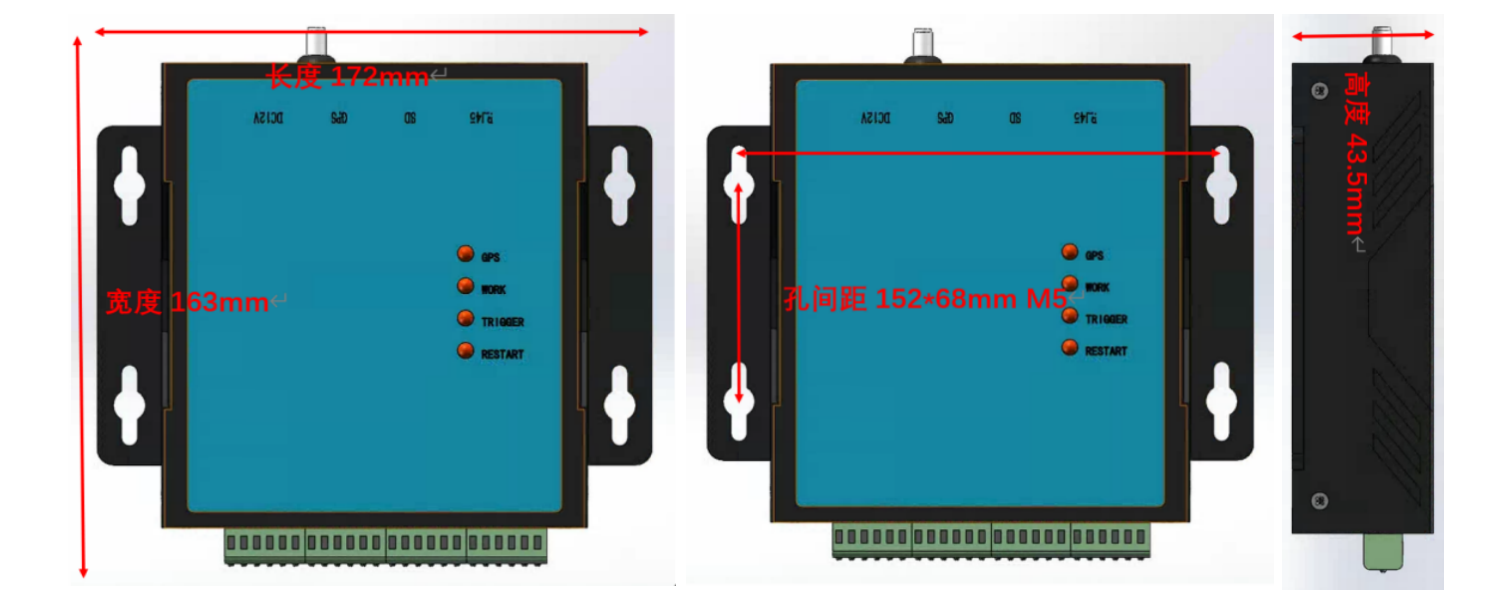

尺寸（L*W*H,mm）

172*160*44（安裝孔間距：153*68mm建議使用尺寸為11mm螺母固定采集儀）

輸入阻抗

1MΩ

工作溫度

溫度：-35℃～+70℃ 濕度：≤90%

現場數據存儲觸發模式

基于幅值觸發

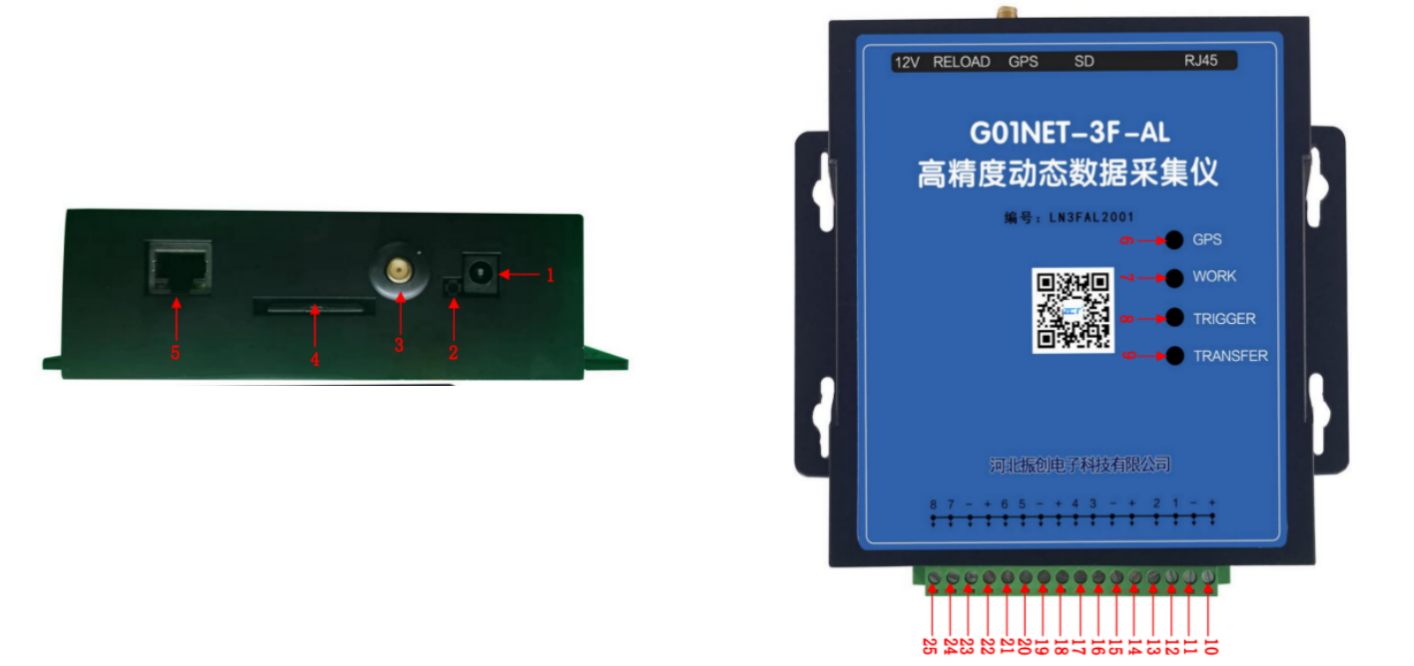

1

電源接口（DC12V）

給采集儀供電接口， 接入12V直流電壓，接口大小為5.5*2.1mm；出廠時標配電源適配器

2

復位按鍵

長按復位按鍵儀器恢復出廠默認設置

3

GPS天線接口

接GPS天線。

4

SD

32G存儲卡位置。

5

RJ45

RJ45網線接口，連接交換機或者服務器等。

6

GPS

GPS或者北斗連接狀態顯示，指示燈閃絡表示連上GPS或者北斗。

7

WORK

運行狀態指示燈；開機初始化時點亮，初始化結束開始采集，以2Hz頻率亮滅閃爍；數據遠程傳輸時；狀態燈亮滅閃爍頻率為1Hz。

8

TRIGGER

觸發狀態指示燈；觸發成功：變紅并開始保存數據，持續到指定時間長度后燈滅。

9

RESTART

接收到上位機命令，變紅，直到任務完成后燈滅。

10

DC12V輸出

DC12V電源正極輸出，對應儀器標簽上“+” 。

11

GND

DC12V電源負極（信號地），對應儀器標簽上“-”。

12

信號輸入通道1

采集儀第一個模擬信號輸入通道，對應儀器標簽上“1”。

13

信號輸入通道2

采集儀第二個模擬信號輸入通道，對應儀器標簽上“2”。

14

DC12V輸出

DC12V電源正極輸出，對應儀器標簽上“+” 。

15

GND

DC12V電源負極（信號地），對應儀器標簽上“-”。

16

信號輸入通道3

采集儀第三個模擬信號輸入通道，對應儀器標簽上“3”。

17

信號輸入通道4

采集儀第四個模擬信號輸入通道，對應儀器標簽上“4”。

18

DC12V輸出

DC12V電源正極輸出，對應儀器標簽上“+” 。

19

GND

DC12V電源負極（信號地），對應儀器標簽上“-”。

20

信號輸入通道5

采集儀第五個模擬信號輸入通道，對應儀器標簽上“5”。

21

信號輸入通道6

采集儀第六個模擬信號輸入通道，對應儀器標簽上“6”。

22

DC12V輸出

DC12V電源正極輸出，對應儀器標簽上“+” 。

23

GND

DC12V電源負極（信號地），對應儀器標簽上“-”。

24

信號輸入通道7

采集儀第七個模擬信號輸入通道，對應儀器標簽上“7”。

28

信號輸入通道8

采集儀第八個模擬信號輸入通道，對應儀器標簽上“8”。

注：此處標注的為8通道采集儀；其他通道數的采集儀均按此排列
